TELE Besturing Hengelo
80% tijdswinst voor TELE Besturingstechniek met automatische schema generatie via Eplan eBuild
De afgelopen maanden heeft Dasselaar Engineering bij TELE Besturingstechniek in Hengelo gewerkt aan het automatiseren van het engineeringsproces. Samen met het team is gekeken hoe het ontwerpen van elektrotechnische schema’s slimmer en consistenter kon worden ingericht.
Onze engineers waren veel tijd kwijt aan het aanpassen van bestaande schema’s. Dat werkt zolang je klein bent, maar bij groei wil je meer structuur, standaardisatie en vooral minder kans op fouten. Samen met Jan hebben we de volgende stap gezet.
Henry Kaptein
De uitdaging bij TELE Besturingstechniek
Het ontwerpen van elektrotechnische schema’s bestond bij TELE Besturingstechniek vaak uit veel repetitief werk. Engineers gebruikten bestaande projecten als basis en pasten deze handmatig aan. Dat kost tijd en vergroot de kans op kopieerfouten tussen projecten.
“Veel kennis zat bij individuele engineers. Dat maakt het lastig om snel op te schalen of nieuwe mensen goed in te werken.”
Voor TELE Besturingstechniek was dat een belangrijke reden om het engineeringsproces verder te automatiseren en beter te standaardiseren.
De oplossing: Eplan eBuild
Om het engineeringsproces verder te verbeteren, is Eplan eBuild ingericht voor automatische schema generatie. Hiermee worden elektrotechnische ontwerpen opgebouwd op basis van gestandaardiseerde macro’s en vaste ontwerpregels.

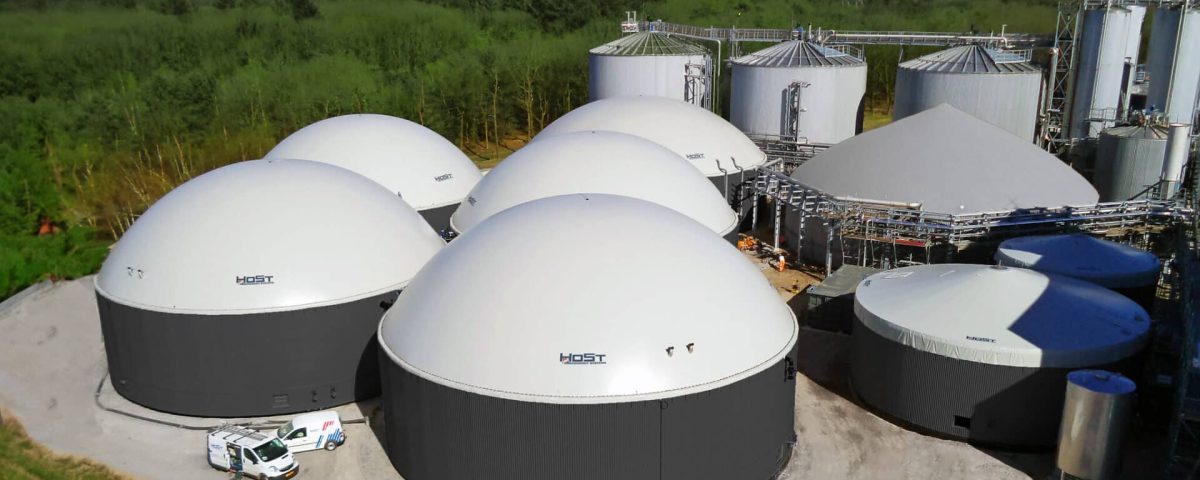

Henry vertelt: “Na het automatiseren van de paneelbouwprocessen was het tijd om verder door te ontwikkelen. Dasselaar Engineering heeft Eplan eBuild voor ons ingericht, waardoor de elektrotechnische ontwerpen van de biogas upgrading installaties voor Host nu volledig worden gegenereerd.”
De resultaten
Door deze aanpak werkt de engineering bij TELE Besturingstechniek een stuk efficiënter. Elektrotechnische schema’s worden nu automatisch gegenereerd, wat tot wel 80% tijdswinst per ontwerp oplevert. Ook zorgt de standaardisatie voor een constante kwaliteit en worden kopieerfouten tussen projecten voorkomen.
Volgens Henry is het verschil vooral merkbaar in het dagelijkse werk. “Onze engineers zijn nu veel minder tijd kwijt aan herhalend werk. Daardoor kunnen ze zich meer richten op de technische uitdagingen in een project.”
Ook is kennis beter vastgelegd in het systeem, waardoor het proces minder afhankelijk is van individuele engineers en projecten consistenter worden uitgevoerd.
Hoe werkt het genereren van de ontwerpen?

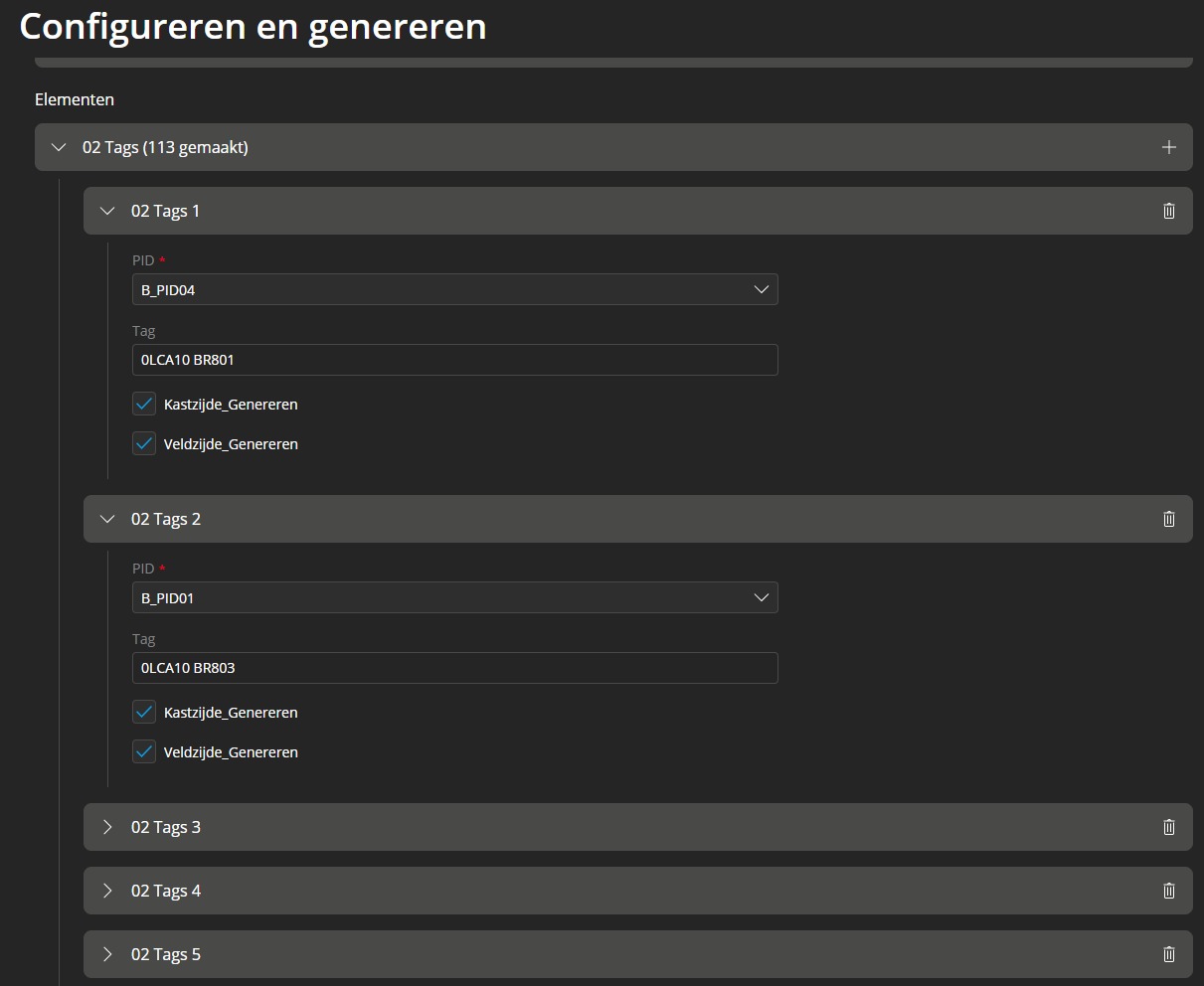

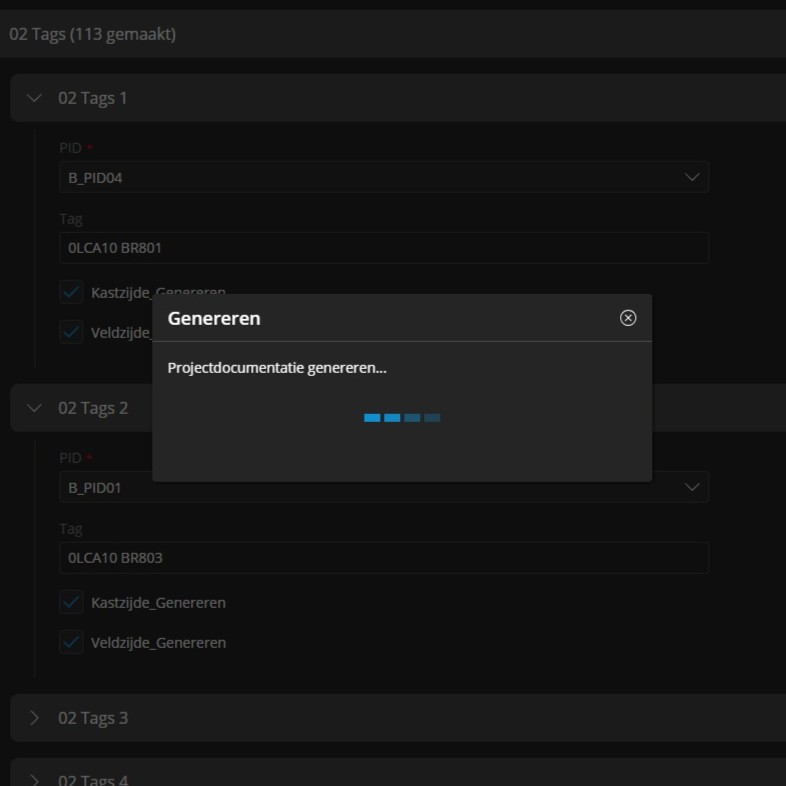

Het begint met een TAG-list die wordt ingelezen, waarna Eplan eBuild deze automatisch vertaalt naar de juiste schema macro’s en functies.

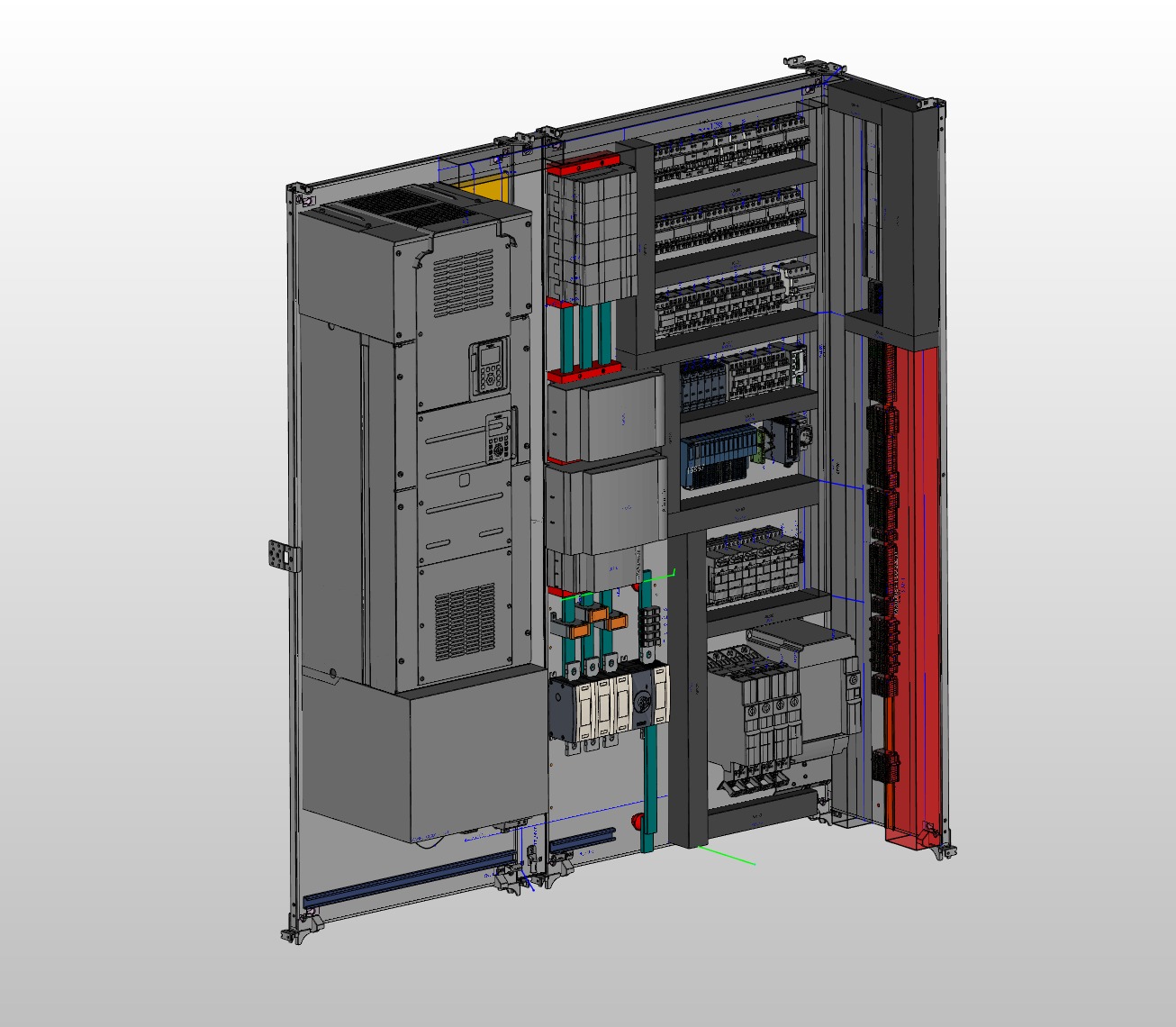

Op basis van vooraf ingestelde ontwerpregels bepaalt het systeem vervolgens de juiste componentkeuzes, zekeringswaardes en draaddiktes. Daarna worden de hoofd- en stuurstroom schema’s automatisch opgebouwd en worden de IO-punten gekoppeld aan de juiste PLC-racks. Zo ontstaat in korte tijd een compleet elektrotechnisch ontwerp.
Om dit mogelijk te maken heeft TELE Besturingstechniek samen met Dasselaar Engineering eerst een sterke basis ingericht. Schema macro’s en proceslijsten zijn gestandaardiseerd, ontwerpregels zijn vastgelegd en er is logica ontwikkeld voor het automatisch koppelen van IO aan PLC-systemen. Daarna is het genereerproces uitgebreid getest om betrouwbaarheid en kwaliteit te waarborgen.
Waarom Dasselaar Engineering
TELE Besturingstechniek zocht een partner die niet alleen ervaring had met Eplan, maar ook met het automatiseren van engineeringprocessen.
“Wij zochten iemand die verder kijkt dan alleen het engineeren van schema’s,” vertelt Henry. “Jan heeft veel ervaring met Eplan automatisering en dacht goed mee over hoe we ons engineeringsproces slimmer konden inrichten. We zijn erg tevreden met het resultaat.”
Samen is gekeken hoe het ontwerpproces beter kon worden opgebouwd vanuit standaardisatie en hergebruik.
De volgende stap
De automatisering bij TELE Besturingstechniek staat niet stil. Momenteel wordt gewerkt aan het verder uitbreiden van de generator. Het doel is om samen uiteindelijk alle installaties automatisch te kunnen genereren.
Henry: “Dit is voor ons nog maar het begin. Hoe verder we de generator uitbreiden, hoe meer we kunnen standaardiseren en automatiseren.”
Hiermee wordt engineering niet alleen sneller, maar ook betrouwbaarder en beter schaalbaar voor toekomstige groei.
Over TELE Besturingstechniek
Over TELE Besturingstechniek

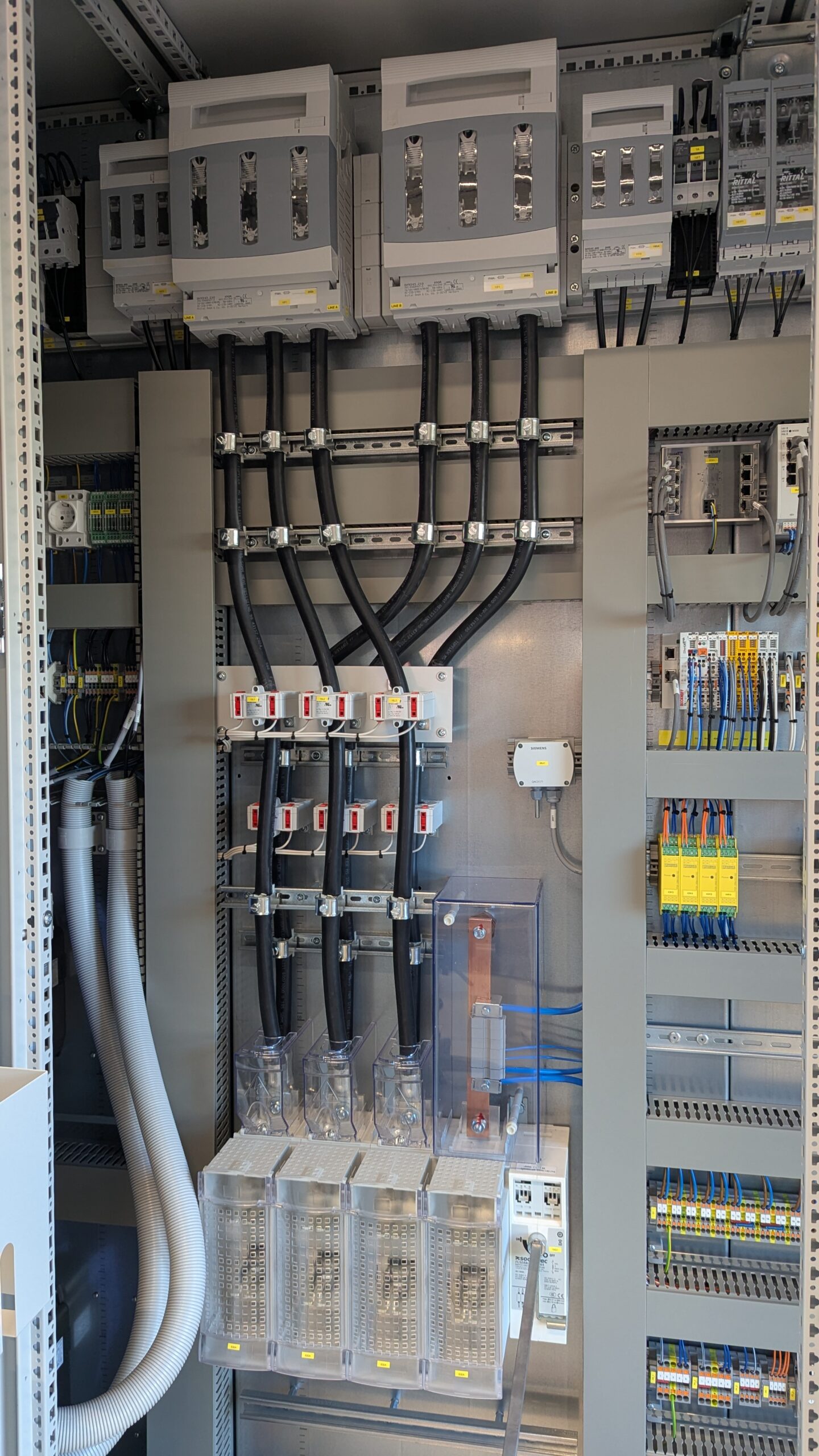

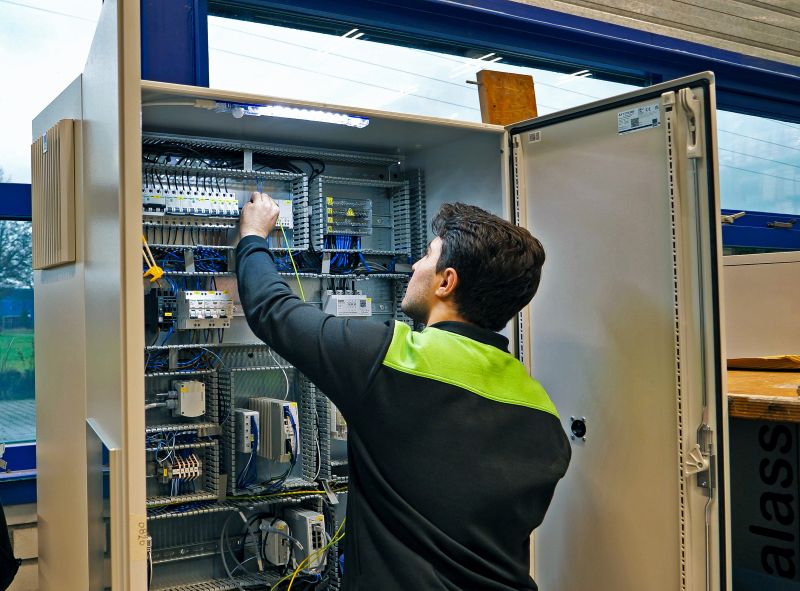

TELE Besturingstechniek is gespecialiseerd in hardware engineering, paneelbouw en machinebesturingen. Het bedrijf ondersteunt machinebouwers bij de ontwikkeling, bouw en het testen van schakelkasten en besturingspanelen. Dit kan zowel gaan om maatwerkprojecten als seriematige productie.
Met deze aanpak ontzorgt TELE Besturingstechniek klanten in het volledige traject, van ontwerp tot een volledig geteste besturing. Het bedrijf is actief in de Europese, Amerikaanse en Canadese markt en werkt daarbij volgens internationale normen zoals IEC, UL en CSA.
